الإحلال الاهتزازي (الأعمدة الحجرية) لتسليح التربة
يكوّن الإحلال الاهتزازي (VR) أعمدة حجرية في التربة باستخدام هزّاز عميق. إذ تُغذّى الحجارة المكسّرة إلى طرف الهزّاز وتُدمك على مراحل، فتتكوّن أعمدة صلبة وحرة التصريف تسلّح التربة اللينة أو المختلطة وتحسّن قدرة التحمل وسلوك الهبوط.
ظروف التربة والتطبيقات المناسبة
يمكن النظر في استخدامها عندما…
- الطمي والطين اللين إلى متوسط القوام، والردم المختلط، والرمال الطميية التي تحتوي على حبيبات ناعمة أكثر مما يناسب الدمك الاهتزازي.
- الخزانات والمستودعات والجسور الترابية وأساسات المباني.
- تقليل قابلية التميّع من خلال التسليح وتصريف المياه.
القيود
- قد لا توفر التربة اللينة جداً أو الخثّية دعماً جانبياً كافياً للأعمدة، ويمكن عندها النظر في العناصر الصلبة.
- يتطلب مصدراً موثوقاً للحجارة المكسّرة المناسبة.
- قد تحتاج العوائق إلى حفر مسبق.
- تنتج الطريقة الرطبة مياهاً ومخلفات يجب إدارتها.
تُؤكَّد ملاءمة الطريقة بناءً على دراسة التربة ومتطلبات الأداء.
كيف تعمل الطريقة

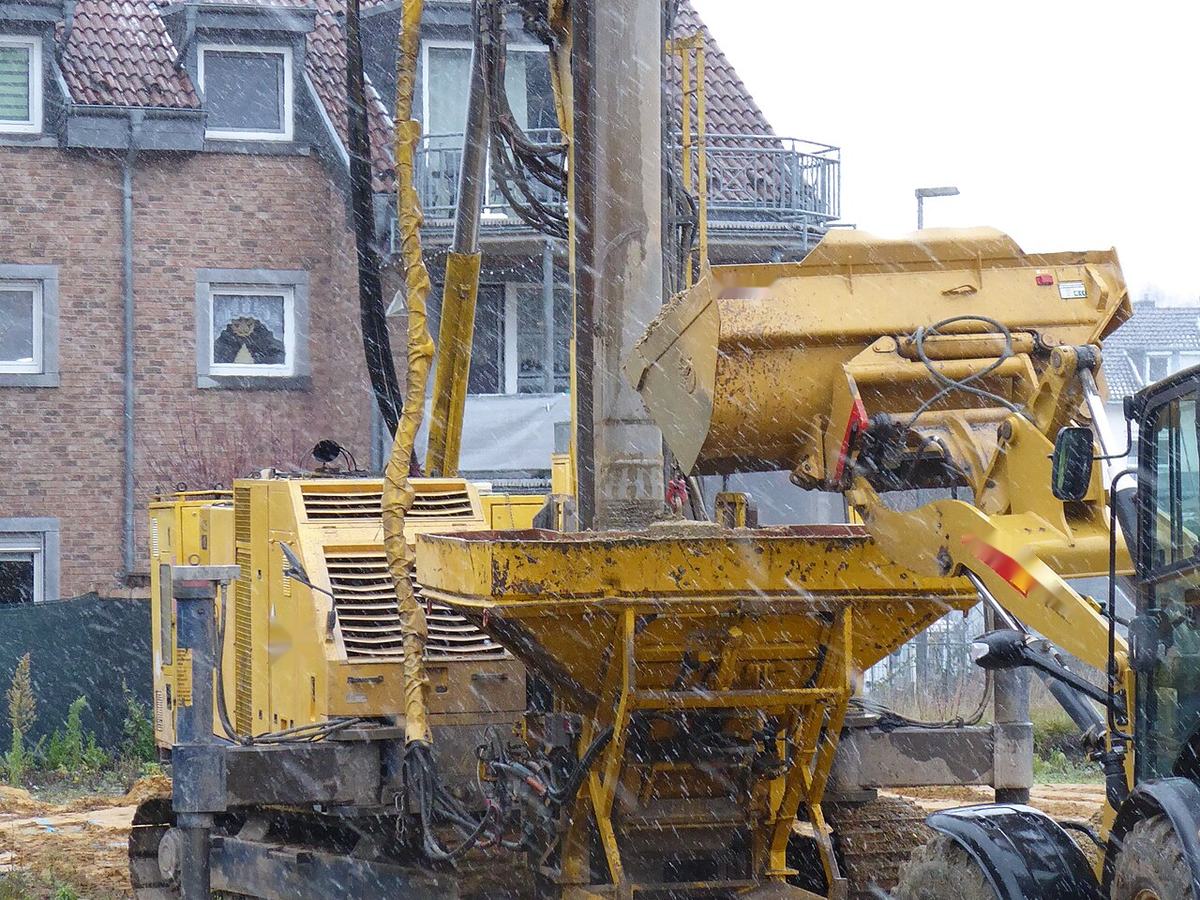

يخترق الهزّاز التربة حتى العمق التصميمي. ثم تُغذّى الحجارة إما من السطح إلى الفراغ المحيط بالهزّاز (التغذية العلوية الرطبة) أو عبر أنبوب إلى طرفه (التغذية السفلية الجافة).
يُرفع الهزّاز ويُخفض على مراحل قصيرة، فيدفع الحجارة إلى الجوانب والأسفل ليبني عموداً مدموكاً. وتعمل الأعمدة مع التربة المحيطة كمادة مركّبة أكثر صلابة، كما تعمل الأعمدة كمصارف للمياه.
مدخلات التصميم
- دراسة التربة: مقاومة التربة، سماكة الطبقات، المياه الجوفية.
- الأحمال ومعايير التحمل والهبوط.
- قطر الأعمدة وتباعدها وطولها.
- تدرّج الحجارة ومصدرها.
- اختيار الطريقة الرطبة أو الجافة.
التجربة والمعايرة
- أعمدة تجريبية بالطريقة والحجارة المقترحتين.
- تسجيل استهلاك الحجارة وقدرة الهزّاز لكل مرحلة.
- اختبارات تحميل على عمود منفرد أو مجموعة أعمدة.
- اعتماد التباعد ومعايير التنفيذ.
ضوابط التنفيذ
- العمق المحقق لكل عمود.
- كمية الحجارة لكل مرحلة ولكل عمود.
- قدرة الهزّاز ومراحل الدمك من مسجّل البيانات.
- موقع العمود واستقامته.
- سجلات الإنتاج اليومية.
التحقق والقبول
نفصل بين الغرض التصميمي وضبط الإنتاج والتحقق للقبول، ليكون واضحاً دائماً ما المطلوب، وما الذي نُفِّذ، وما الذي ثبت.
ما المطلوب
معايير التحمل والهبوط المتفق عليها مع الاستشاري.
ما الذي نُفِّذ
العمق وكمية الحجارة والقدرة المسجّلة آلياً لكل عمود.
ما الذي ثبت
اختبارات تحميل الأعمدة أو المناطق؛ ورصد الهبوط عند اشتراطه.
المخرجات
- بيان طريقة العمل وتقييم المخاطر
- مخططات توزيع الأعمدة
- تقرير المنطقة التجريبية
- سجلات البيانات لكل عمود
- تقارير اختبارات التحميل
- سجلات التنفيذ الفعلي
أسئلة شائعة
فيمَ تُستخدم الأعمدة الحجرية؟
لتسليح التربة اللينة أو المختلطة، فتزيد قدرة التحمل ويقل الهبوط ويتسارع تصريف المياه، مثلاً أسفل الخزانات والمستودعات والجسور الترابية وأساسات المباني.
ما الفرق بين الطريقة الرطبة والطريقة الجافة؟
تستخدم طريقة التغذية العلوية الرطبة نفث الماء وتُغذّى الحجارة من السطح. أما طريقة التغذية السفلية الجافة فتوصل الحجارة عبر أنبوب إلى طرف الهزّاز، بمياه ومخلفات أقل. ويعتمد الاختيار على التربة والموقع.
هل تعمل الأعمدة الحجرية في الطين اللين جداً؟
قد لا توفر التربة اللينة جداً دعماً جانبياً كافياً للأعمدة. وعندها يمكن النظر في العناصر الصلبة أو طرق أخرى.
