المصارف الرأسية الجاهزة (PVD) لتسريع انضمام الطين الطري
المصارف الرأسية الجاهزة (PVD)، وتُسمى أيضاً المصارف الشريطية، قلوب بلاستيكية مسطحة ملفوفة بنسيج مرشِّح، تُغرز رأسياً عبر الطين الطري القابل للانضغاط على شبكة منتظمة. فالماء الذي يخرج من الطين تحت حمل مسبق يقطع مسافة أفقية قصيرة إلى أقرب مصرف ثم يصعد إلى طبقة التصريف، بدلاً من قطع مسافة رأسية طويلة عبر الطين. فيحدث هبوط الانضمام الذي يستغرق سنوات خلال أشهر قبل البناء، وتزداد مقاومة الطين مع انضمامه.
ظروف التربة والتطبيقات المناسبة
يمكن النظر في استخدامها عندما…
- الطين والطمي الطري المشبع ذو الهبوط الكبير المتوقع بالانضمام.
- أعمال الردم البحري والجسور الترابية والطرق ومزارع الخزانات وساحات التخزين.
- البرامج الزمنية التي لا تحتمل انتظار الانضمام الطبيعي.
- يُستخدم مع حمل مسبق أو تحميل بالتفريغ (الشفط).
القيود
- تسرّع المصارف الانضمام فقط، ويلزم حمل مسبق أو تفريغ لإحداثه.
- يبقى الهبوط حاصلاً ويجب مراعاته في المناسيب والخدمات.
- يقلل الاضطراب حول المصرف ومقاومة التدفق فيه من كفاءته، ويُراعى ذلك في التصميم.
- قد تتطلب العوائق أو القشرة الصلبة أو الطبقات الرملية حفراً مسبقاً.
- يستمر الانضغاط الثانوي (الزحف) بعد الانضمام الأولي.
تُؤكَّد ملاءمة الطريقة بناءً على دراسة التربة ومتطلبات الأداء.
كيف تعمل الطريقة

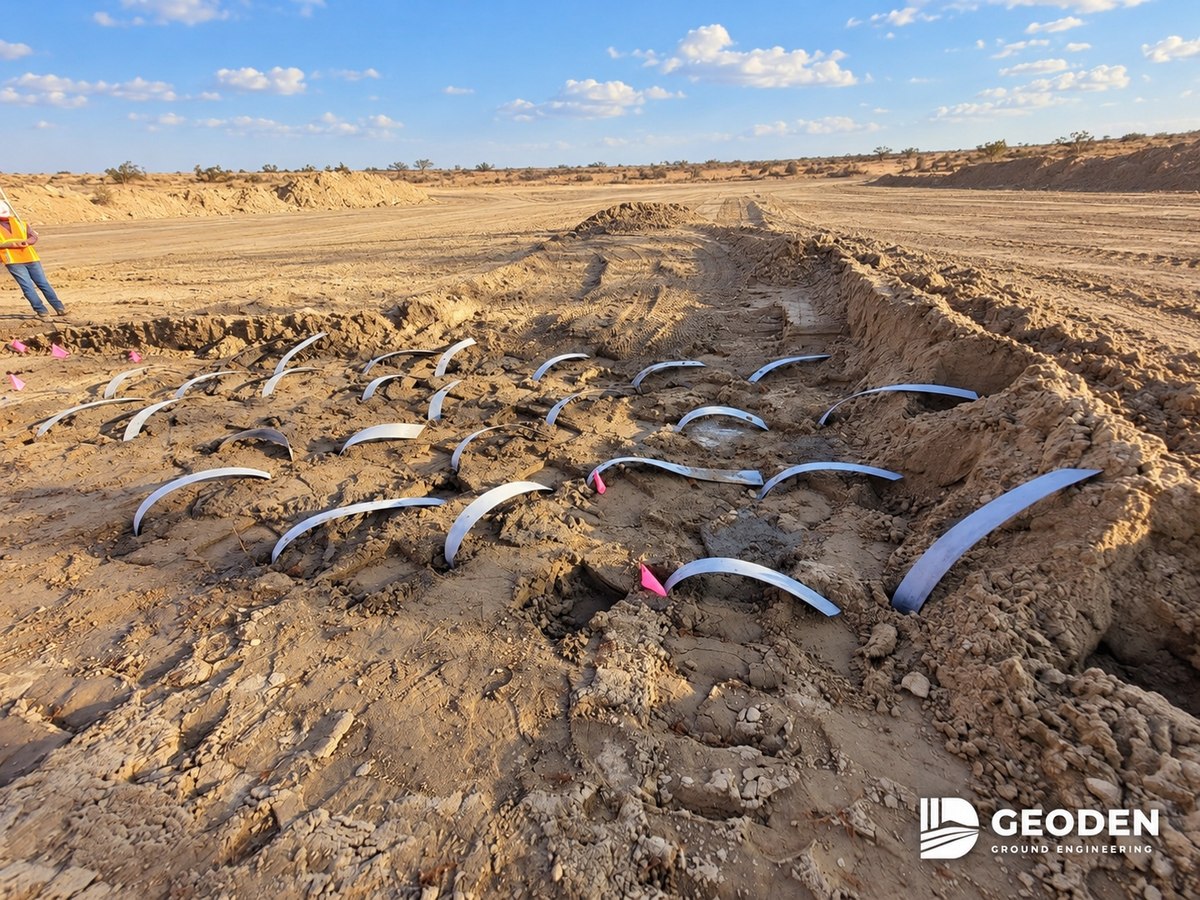

تُفرش طبقة تصريف من الرمل أو المواد الحبيبية كمنصة عمل. ويدفع قضيبٌ مجوف مركّب على معدة الغرز المصرفَ عبر الطبقة الطرية إلى العمق التصميمي، وتثبّته صفيحة تثبيت عند سحب القضيب، ثم يُقطع المصرف فوق طبقة التصريف.
تُغرز المصارف على شبكة مربعة أو مثلثية، ثم يُوضع الحمل المسبق على مراحل حتى لا يُحمَّل الطين فوق طاقته، ويُراقب الهبوط وضغط المياه في المسام حتى بلوغ درجة الانضمام المستهدفة قبل إزالة الحمل.
مدخلات التصميم
- دراسة التربة: سماكة الطين ومعاملات الانضمام والنفاذية واختبارات تبدد الضغط بـ CPTu.
- الهبوط المطلوب والزمن اللازم لبلوغه.
- تباعد المصارف ونمطها وعمقها ونوعها.
- ارتفاع الحمل المسبق ومراحله واستقراره.
- تخطيط أجهزة المراقبة ومعايير القبول.
التجربة والمعايرة
- قطاع تجريبي بألواح هبوط ومقاييس ضغط مسامي لتأكيد معدل الانضمام.
- تجربة غرز لتأكيد الاختراق ونظام التثبيت.
- تحليل نتائج المراقبة لتأكيد التباعد وزمن التحميل أو تعديلهما.
ضوابط التنفيذ
- تسجيل موقع كل مصرف وعمقه واستقامته.
- استمرارية مادة المصرف ووصلها وفق طريقة الصانع.
- تسجيل مقاومة اختراق القضيب لتحديد العوائق.
- وضع الحمل المسبق على المراحل المعتمدة.
- قراءات الهبوط وضغط المسام بالتكرار المتفق عليه.
التحقق والقبول
نفصل بين الغرض التصميمي وضبط الإنتاج والتحقق للقبول، ليكون واضحاً دائماً ما المطلوب، وما الذي نُفِّذ، وما الذي ثبت.
ما المطلوب
درجة الانضمام المستهدفة والهبوط المتبقي والزمن المتفق عليها مع الاستشاري.
ما الذي نُفِّذ
سجلات غرز المصارف والشبكة المنفذة.
ما الذي ثبت
ألواح الهبوط ومقاييس الإزاحة والضغط المسامي مقارنةً بالمنحنيات المتوقعة قبل إزالة الحمل.
المخرجات
- بيان طريقة العمل وتقييم المخاطر
- مخطط توزيع المصارف
- سجلات الغرز
- خطة مراحل الحمل المسبق
- سجلات المراقبة وتحليل الانضمام
- تقرير الإنجاز
